Не только расточка: подробный разбор многофункциональных режимов портативных расточных станков Xinda

Ремонт отверстий на месте эксплуатации на первый взгляд выглядит как одно действие — довести изношенное или некруглое отверстие до правильного размера. Но на практике расточка редко бывает изолированной операцией: она обычно связана с цепочкой пред- и постобработки: сначала обработка изношенной поверхности (наплавка/зачистка), затем восстановление геометрии внутреннего диаметра и, наконец, работа с торцевой уплотнительной поверхностью отверстия. Если каждый этап требует переустановки и переориентации оборудования, ошибки суммируются, а время выполнения растёт.

Многофункциональный аспект № 1: наплавочный ремонт + расточка на единой платформе

Для таких изнашиваемых деталей, как шарнирные отверстия строительной техники или посадочные отверстия опорно-поворотных устройств, типовой маршрут таков: наплавка изношенной зоны → расточка для восстановления размера и круглости.

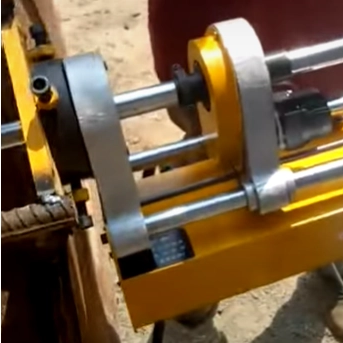

Ответом Xinda стал комбинированный станок XDT50 для расточки и сварки: сварочный ремонт и расточка выполняются в рамках одной и той же системы базирования. По спецификациям диапазон сварки отверстий составляет около φ50–230 мм, толщина наплавки с одной стороны — примерно 4–5 мм; после сварки можно сразу перейти к расточке, которая охватывает около φ55–260 мм, обеспечивая круглость 0,02 мм и шероховатость Ra 3,2.

Многофункциональный аспект № 2: восстановление отверстия с одновременной обработкой его наружного торца

Во многих случаях проблема не в самом диаметре отверстия, а в деформации или повреждении торцевой поверхности, которые приводят к негерметичности или плохому прилеганию. В числе опций для XDT40/50 Xinda отдельно указывает торцевую расточную/фрезерную насадку​ (для восстановления наружного торца отверстия, диапазон примерно 70–230 мм), а также в стандартной комплектации присутствуют центрирующие конические втулки и различные резцедержатели. Это позволяет включить ремонт торца в ту же установку без нарушения первоначального базирования.

Для покупателя принцип здесь таков: если в неисправности присутствуют «задиры торца / неравномерный износ / глубокие отпечатки шайб», то выбор оборудования нельзя делать только по признаку «расточка внутреннего диаметра». Нужно проверить, можно ли подключить торцевую насадку и сохраняется ли при этом соосность центрирования — это часто важнее для качества сборки, чем дополнительные 0,5 мм глубины резания.

У XDT40/50 реализован удобный модульный подход:

Аксессуар — расточная штанга Ø30 мм:​ расширяет минимальный диапазон обработки XDT50 с 55 мм вниз примерно до 35 мм;

Увеличенный резцедержатель:​ расширяет максимальный диапазон с 260 мм до примерно 300 мм;

Модель XDT50 «сварка + расточка» также сохраняет два варианта управления (пульт / ЧПУ на базе PLC с экраном), чтобы учитывать разные предпочтения на объекте.

На более высоком уровне станок XDT60​ оснащается расточной штангой Ø60 мм, охватывающей φ65–500 мм, и предлагает два варианта привода: червячный электрический (сервомотор + редуктор) и гидромоторный (с насосной станцией 18,5 кВт). Смазка заявлена как дозированная централизованная — по сути, производитель подчёркивает, что «многофункциональность» означает не только комбинирование операций, но и соответствие силовой схемы энергетическим условиям на месте.

Краткая рекомендация по выбору

Если вы оцениваете портативные расточные решения, начните с построения технологической цепочки:

Требуется ли наплавка?

Требуется ли обработка торца?

Одно отверстие или несколько соосных?

Минимальный и максимальный диаметры?

Электропитание: 220 В или 380 В?

После того как эта цепочка сопоставлена с условиями, проверьте по таблице спецификаций класс точности круглости (0,02 мм / 0,05 мм / 0,10 мм) и величину хода — достаточны ли они. Вы обнаружите, что так называемая «многофункциональная способность» — это, по сути, умение оборудования надёжно реализовать вашу технологическую цепочку.

(Статья составлена по открытым данным производителя и отраслевым материалам исключительно для справки. Конкретные характеристики и условия поставки — согласно официальной документации завода-изготовителя.)
